以太网是大部分嵌入式产品必备的通信接口，如何设计出稳定、可靠的以太网电路呢？本文综合数名行业硬件工程师经验总结以下要点，希望能为读者提供设计思路及解决问题的方法。

首先是网络变压器和RJ45接口器件的选型，集成网络变压器的RJ45接口器件可以降低设计复杂度、节省板面积，目前应用越来越广泛。若应用环境对网络电气特性或可靠性要求特别高时，建议优先选择分体方案。原理图设计的要点包括以下几个方面：

• 防雷管应尽量靠近RJ45接口，放置于RJ45与网络变压器之间，可以更好起到防雷作用；

• 单独的TVS管一般不能完成防雷工作，其一般放置在防雷管与网络变压器之间，主要是抑制差模干扰；

• 根据经验，在防雷管与TVS之间放置2欧姆电阻可进一步抑制干扰；TVS与PHY之间的网络变压器进一步抑制共模信号干扰。

• 网络变压器与PHY之间差分信号需放置一颗终端电阻（49.9Ω），其作用是阻抗匹配，消除通讯电缆中的信号反射。

• RJ45与网络变压器次级之间收发差分线连接，须是变压器的****端连接RJ45的接收端，变压器的接收端连接RJ45的****端，如下图：

编辑

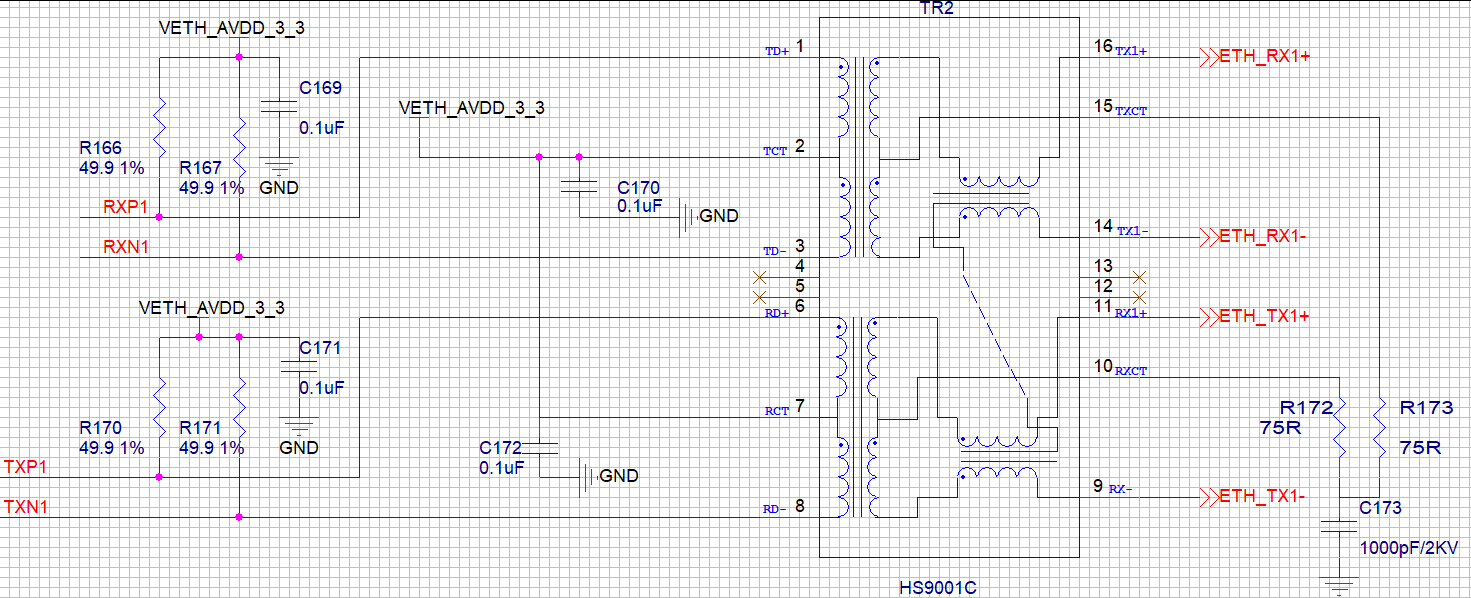

图1 RJ45与网络变压器次级之间收发差分线连接图

• 网络变压器初级和次级需要隔离，不能共一个地。隔离可以有效防止控制源端的干扰通过参考平面耦合到次级，也为后续PCB设计提供不同参考平面。

编辑

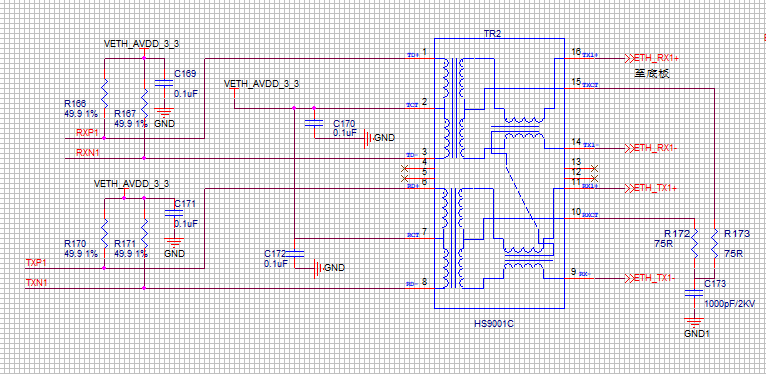

图2 网络变压器初级和次级需要隔离设计

以太网属于高速信号，其稳定性与PCB设计密切相关，以下为PCB设计中的几个要点。

编辑

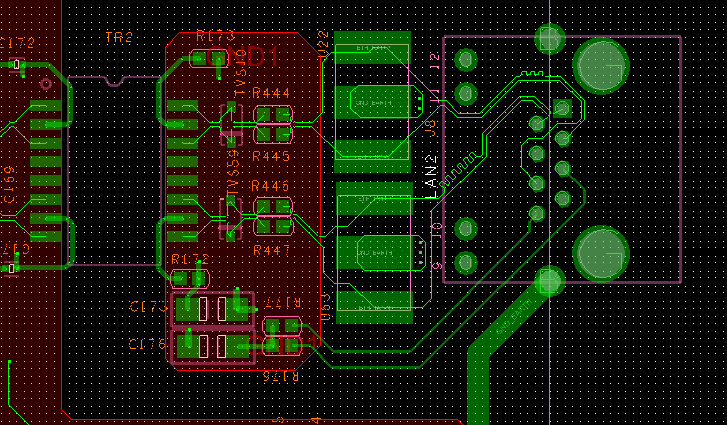

图3 网络变压器到RJ45部分典型设计参考

• 器件布局的原则是按照信号流向放置，应尽量缩短防雷管与RJ45之间的距离；

• 网络变压器与RJ45之间走线应尽量短，高速差分线严格按照等长处理，误差通常控制在5mil，阻抗控制在100Ω±10%；

• 次级参考平面与初级参考平面隔离，隔离带宽度80-100mil，隔离带内应保证没有电源和地层存在；

• 次级参考平面铺设仅限于网络变压器与防雷管之间，防雷管与RJ45之间的信号线不需要铺参考平面，防止干扰通过参考平面耦合至次级；

• 网络变压器与PHY芯片之间的高速信号走线尽量短，最大长度480mil，差分信号终端电阻（49.9Ω）须靠近PHY芯片的TX±、RX±管脚放置，消除通信电缆中的信号反射。电阻接电源还是通过电容接地，一般由PHY芯片决定，PHY到网络变压器部分PCB设计如下图所示：

编辑

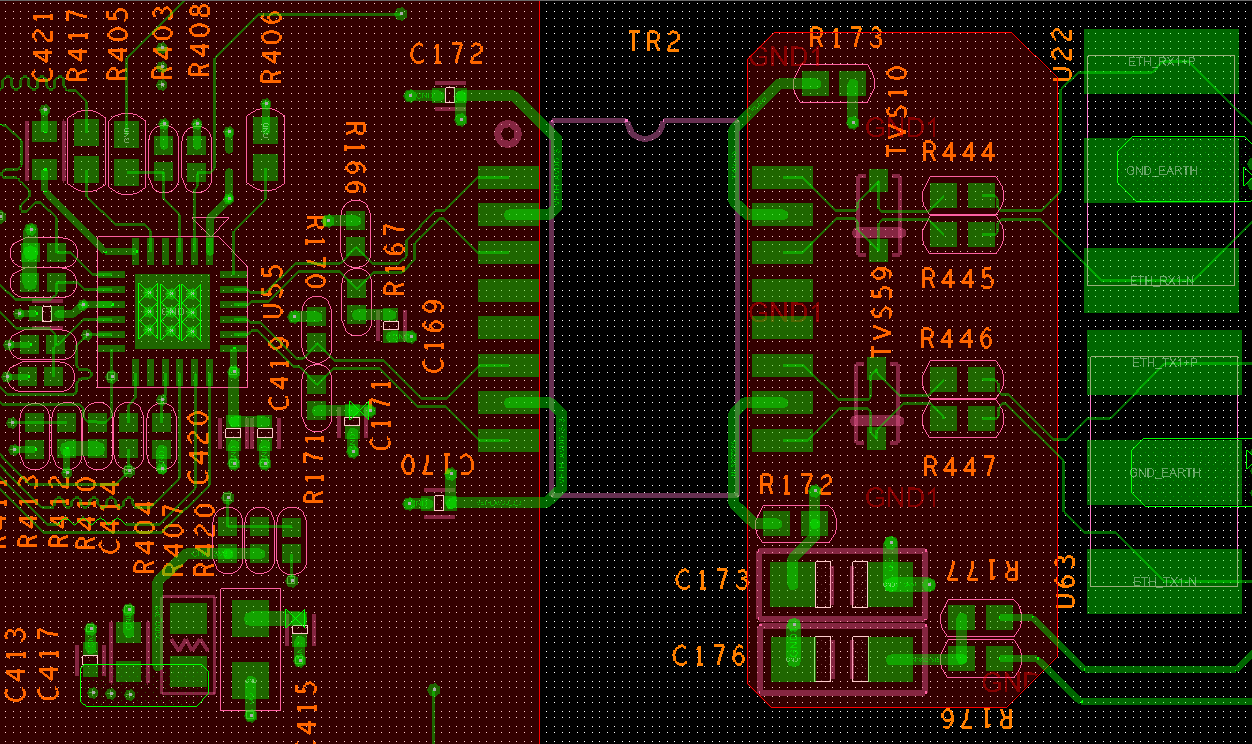

图4 PHY到网络变压器部分PCB典型设计参考

稳定可靠的硬件开发需要理论与实践相结合，注意设计要点才能避免“踩坑”。Vanxoak专注于嵌入式软硬件产品的研发、定制、设计、生产，产品已在物联网、工业控制、轨道交通、医疗电子、电力电子、新能源、石油化工、重工机械、环保等领域有广泛应用。

编辑

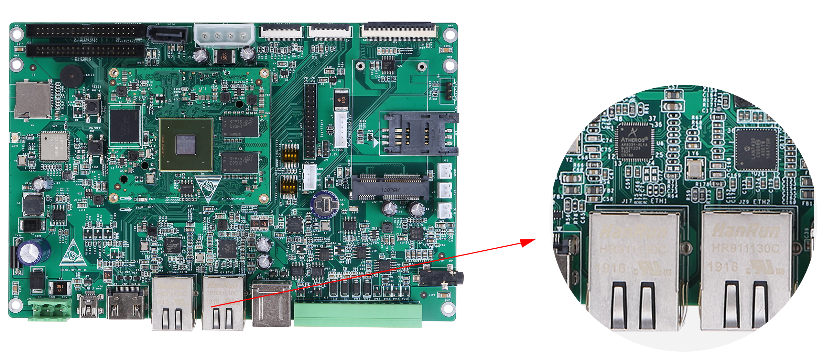

图5 万象奥科HD6Q-IOT网口设计
